產品介紹

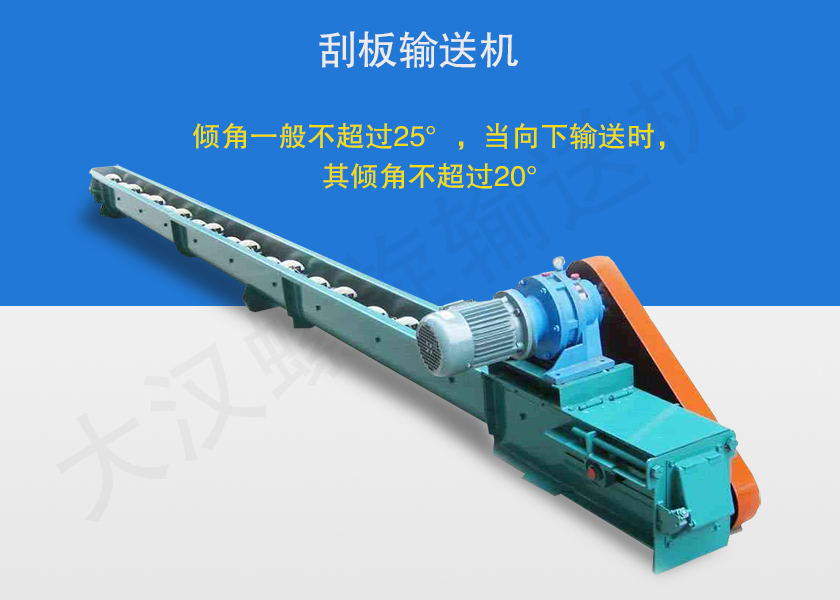

刮板輸送機是利用固接在牽引鏈上的刮板在敞開的料槽中刮運散狀物料的輸送機，其牽引構件是刮板鏈，承載裝置是中部槽，可水平、傾斜輸送機物料，當沿傾斜向上輸送物料時，煤層傾角一般不超過25°，當向下輸送時，其傾角不超過20°，當傾角較大時，可安裝防滑裝置。

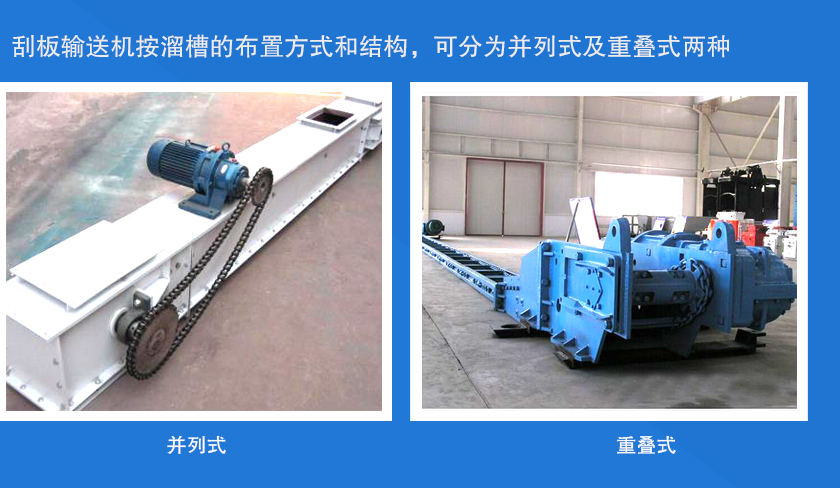

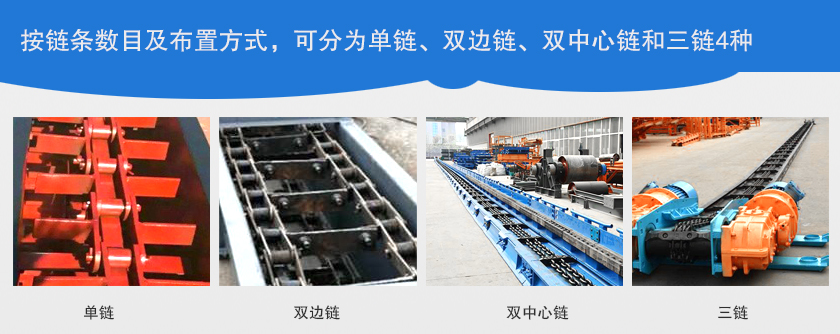

刮板輸送機按溜槽的布置方式和結構，可分為并列式及重疊式兩種，按鏈條數目及布置方式，可分為單鏈、雙邊鏈、雙中心鏈和三鏈4種。

應用范圍

刮板輸送機廣泛應用于堆積密度<l.6t／m3，磨琢性較強，粉、粒、小塊狀物料的水平、小傾角(≤50)連續輸送，如煤粉、碎煤、水泥、粉煤灰、焦粉、焦粒、礦粉、化肥、糧食等大輸送量(≤600t/h)、長距離(<60m)、較高溫度(<150℃)物料的連續輸送。

細節結構

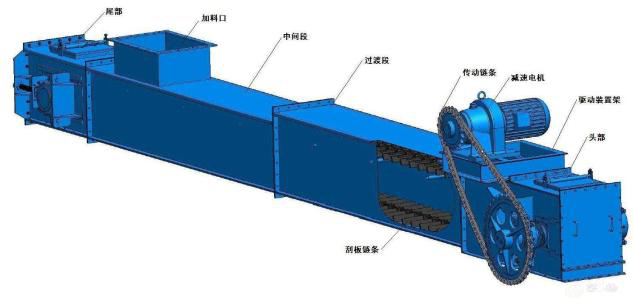

刮板輸送機主要由敞開料槽、牽引鏈、刮板、頭部驅動鏈輪和尾部張緊鏈輪等組成。

牽引鏈繞過頭、尾鏈輪構成閉合環路，物料可選用上分支或下分支任意輸送，也可用兩分支同時輸送，牽引鏈設計多為圓環鏈較多。采用一根牽引鏈與刮板中部聯接，也可用兩根牽引鏈與刮板兩端聯接，刮板的形狀有梯形、長方形或長條形三種，分固定式和移置式兩種形態。

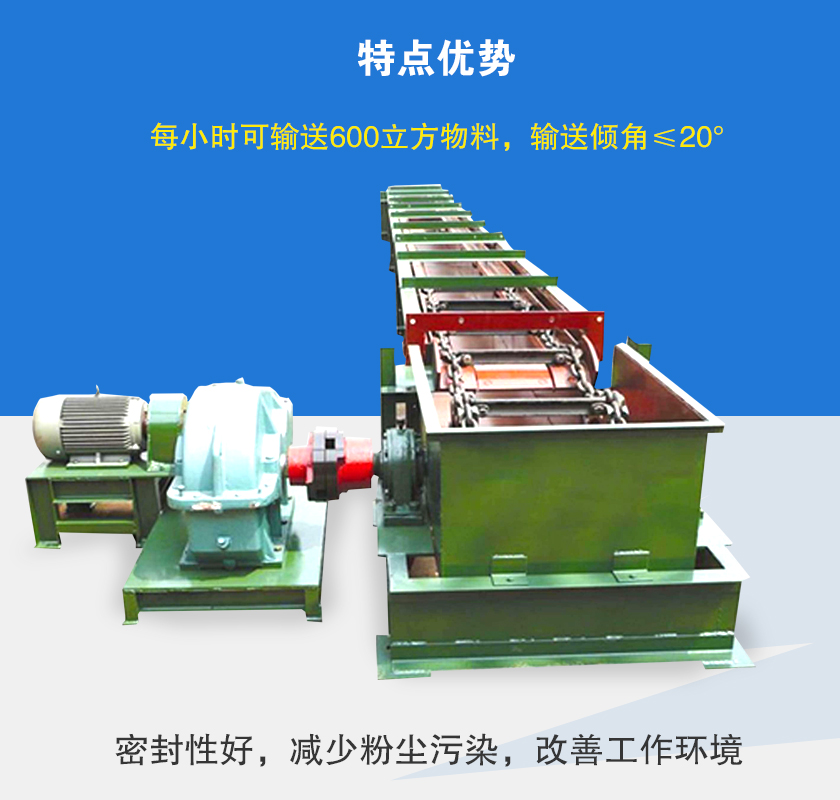

特點優勢

1、每小時可輸送600立方物料，輸送傾角≤20°；

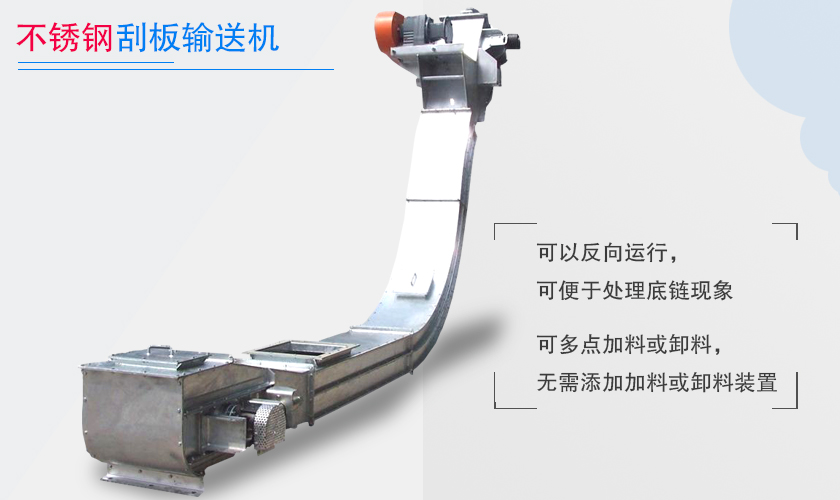

2、可以反向運行，可便于處理底鏈現象；

3、可多點加料或卸料，無需添加加料或卸料裝置；

4、密封性好，減少粉塵污染，改善工作環境。

工作原理

當刮板輸送機機頭傳動部啟動后,帶動機頭軸上的鏈輪旋轉,使刮板鏈循環運行帶動物料沿著溜槽移動,直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行,完成物料的輸送。

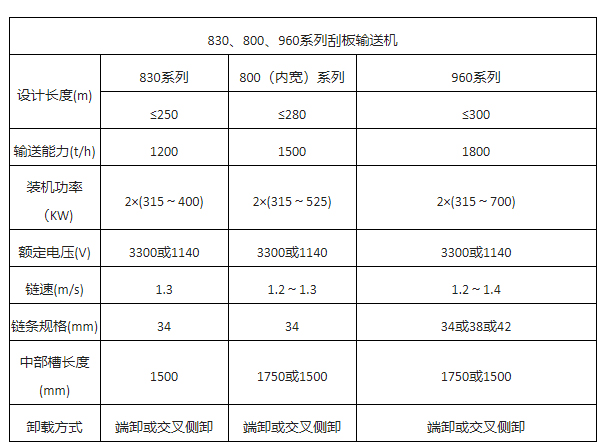

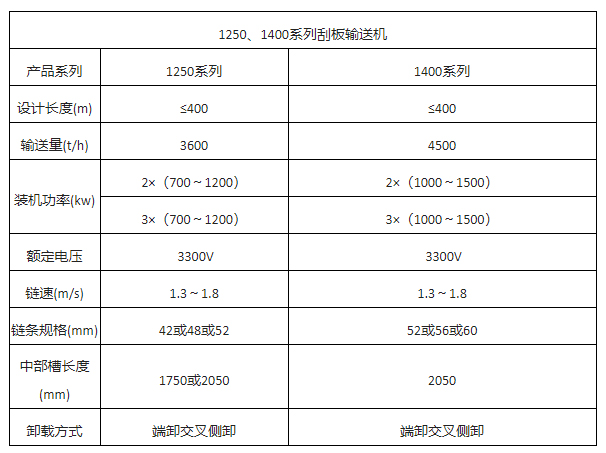

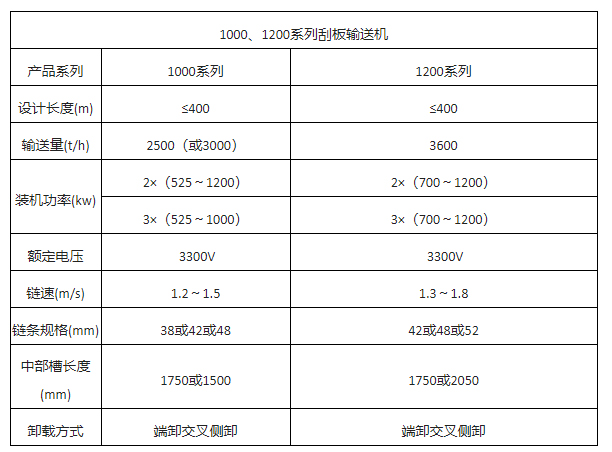

技術參數
